Stała czasowa odgrywa kluczową rolę w procesach ładowania i rozładowywania kondensatora. Jako dostawca kondensatorów zrozumienie tej relacji jest niezbędne do zapewnienia naszym klientom najlepszych produktów i wskazówek. Na tym blogu przyjrzymy się, jak stała czasowa wpływa na te procesy i dlaczego ma ona znaczenie w różnych zastosowaniach.
Zrozumienie stałej czasowej
Stała czasowa, oznaczona grecką literą tau (τ), jest podstawowym pojęciem w badaniach kondensatorów. Definiuje się ją jako iloczyn rezystancji (R) w obwodzie i pojemności (C) kondensatora, tj. τ = R × C. Jednostką stałej czasowej są sekundy.
W obwodzie ładowania lub rozładowywania stała czasowa określa, jak szybko kondensator ładuje się lub rozładowuje. Większa stała czasowa oznacza, że ładowanie lub rozładowywanie kondensatora trwa dłużej, natomiast mniejsza stała czasowa oznacza szybszy proces.
Ładowanie kondensatora
Kiedy kondensator jest podłączony do źródła napięcia przez rezystor, zaczyna się ładować. Napięcie na kondensatorze Vc w dowolnym momencie t procesu ładowania można opisać następującym równaniem:
Vc(t) = V(1 - e^(-t/τ))
gdzie V to napięcie zasilania, t to czas, jaki upłynął od rozpoczęcia ładowania, a τ to stała czasowa.
Rozważmy przykład ilustrujący wpływ stałej czasowej na proces ładowania. Załóżmy, że mamy kondensator o pojemności 100 μF i rezystor 10 kΩ. Stała czasowa τ = R × C = 10 000 Ω × 0,0001 F = 1 sekunda.
Po jednej stałej czasowej (t = τ = 1 sekunda) napięcie na kondensatorze osiągnie około 63,2% napięcia zasilania. Po dwóch stałych czasowych (t = 2τ = 2 sekundy) osiągnie około 86,5% napięcia zasilania, a po pięciu stałych czasowych (t = 5τ = 5 sekund) będzie bardzo blisko napięcia zasilania (około 99,3%).
Jeśli zwiększymy rezystancję lub pojemność, stała czasowa wzrośnie, a ładowanie kondensatora będzie trwało dłużej. I odwrotnie, jeśli zmniejszymy rezystancję lub pojemność, stała czasowa zmniejszy się, a kondensator będzie ładował się szybciej.
Rozładowanie kondensatora
Kiedy naładowany kondensator zostanie odłączony od źródła napięcia i podłączony do rezystora, zaczyna się on rozładowywać. Napięcie na kondensatorze podczas procesu rozładowywania można opisać równaniem:
Vc(t) = V0e^(-t/τ)
gdzie V0 to początkowe napięcie na kondensatorze na początku rozładowywania, t to czas, który upłynął od rozpoczęcia rozładowywania, a τ to stała czasowa.
Podobnie jak w przypadku procesu ładowania, stała czasowa określa, jak szybko kondensator się rozładowuje. Po upływie jednej stałej czasowej napięcie na kondensatorze spadnie do około 36,8% wartości początkowej. Po dwóch stałych czasowych spadnie do około 13,5%, a po pięciu stałych czasowych będzie bardzo bliskie zera.
Praktyczne zastosowania
Stała czasowa ma istotne implikacje w różnych zastosowaniach. Na przykład w obwodach elektronicznych, takich jak filtry i oscylatory, stała czasowa określa charakterystykę częstotliwościową i czas potrzebny, aby obwód osiągnął stan ustalony.
W systemach elektroenergetycznych stała czasowa wpływa na ładowanie i rozładowywanie kondensatorów wykorzystywanych do magazynowania energii. Większa stała czasowa może być pożądana w niektórych zastosowaniach, w których wymagane jest powolne i kontrolowane uwalnianie energii, natomiast mniejsza stała czasowa może być potrzebna w zastosowaniach wymagających szybkiej reakcji.
Nasza oferta kondensatorów
Jako dostawca kondensatorów oferujemy szeroką gamę kondensatorów spełniających różne potrzeby. NaszCeramiczny kondensator próżniowyjest przeznaczony do zastosowań wysokonapięciowych i oferuje doskonałą wydajność i niezawodność. Stałą czasową tych kondensatorów można regulować dobierając odpowiednią rezystancję w obwodzie, co pozwala na precyzyjną kontrolę procesów ładowania i rozładowywania.
NaszKondensator zmienny wysokiego napięciazapewnia elastyczność w regulacji pojemności, co z kolei wpływa na stałą czasową. Jest to przydatne w zastosowaniach, w których należy dostosować czas ładowania i rozładowywania w zależności od różnych warunków pracy.

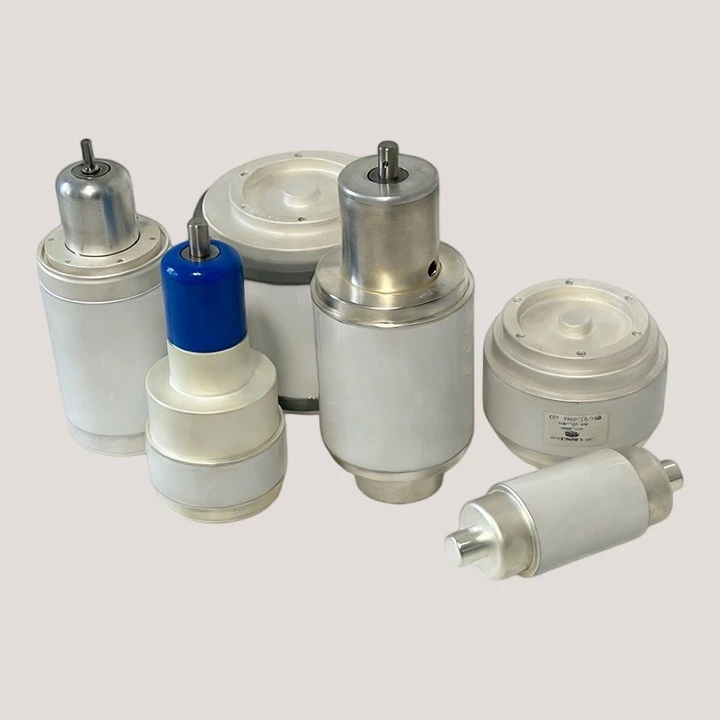

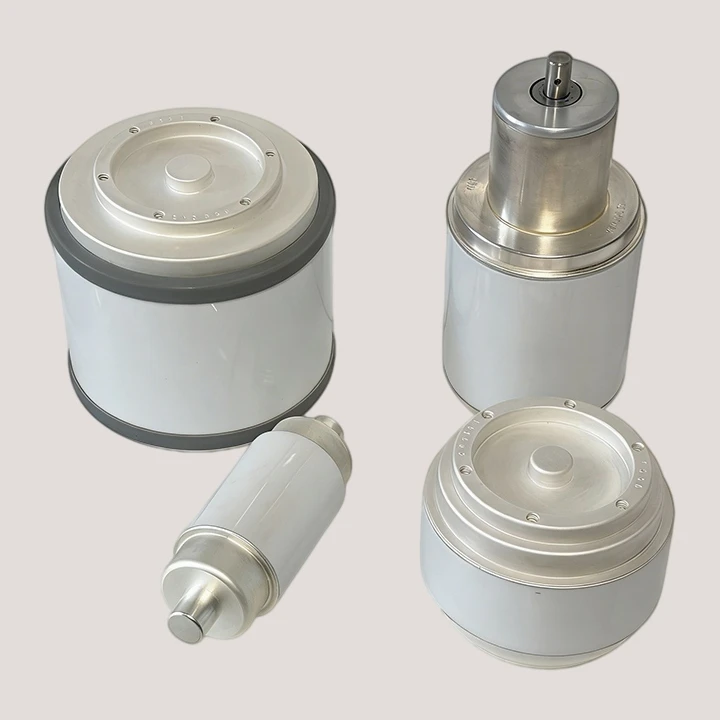

Oferujemy równieżKompaktowy kondensatorrozwiązania odpowiednie do zastosowań o ograniczonej przestrzeni. Kondensatory te można stosować w obwodach, w których wymagany jest szybki proces ładowania i rozładowywania, a stałą czasową można zoptymalizować, wybierając odpowiednią kombinację rezystancji i pojemności.
Znaczenie wyboru właściwej stałej czasowej
Wybór właściwej stałej czasowej jest kluczowy dla prawidłowego funkcjonowania obwodu. Jeśli stała czasowa jest zbyt duża, ładowanie lub rozładowywanie kondensatora może zająć zbyt dużo czasu, co może prowadzić do wydłużenia czasu odpowiedzi w obwodzie. Z drugiej strony, jeśli stała czasowa jest zbyt mała, kondensator może ładować i rozładowywać się zbyt szybko, co może powodować niestabilność i zakłócenia w obwodzie.
Jako dostawca kondensatorów ściśle współpracujemy z naszymi klientami, aby zrozumieć ich specyficzne wymagania i pomóc im w wyborze kondensatorów i rezystorów, które zapewnią optymalną stałą czasową dla ich zastosowań.
Wniosek
Stała czasowa jest krytycznym czynnikiem podczas ładowania i rozładowywania kondensatorów. Określa, jak szybko kondensator może magazynować i uwalniać energię, i ma znaczący wpływ na wydajność obwodów elektronicznych. Rozumiejąc związek między stałą czasową, rezystancją i pojemnością, inżynierowie i projektanci mogą zoptymalizować wydajność swoich obwodów.
Jeśli potrzebujesz kondensatorów do swoich projektów, zapraszamy do kontaktu w celu szczegółowej dyskusji. Nasz zespół ekspertów jest gotowy pomóc Ci w wyborze odpowiednich kondensatorów i zapewnić wsparcie techniczne, aby zapewnić powodzenie Twoich aplikacji.
Referencje
- Dorf, RC i Svoboda, JA (2015). Wprowadzenie do obwodów elektrycznych. Wiley'a.
- Nilsson, JW i Riedel, SA (2015). Obwody elektryczne. Pearsona.
